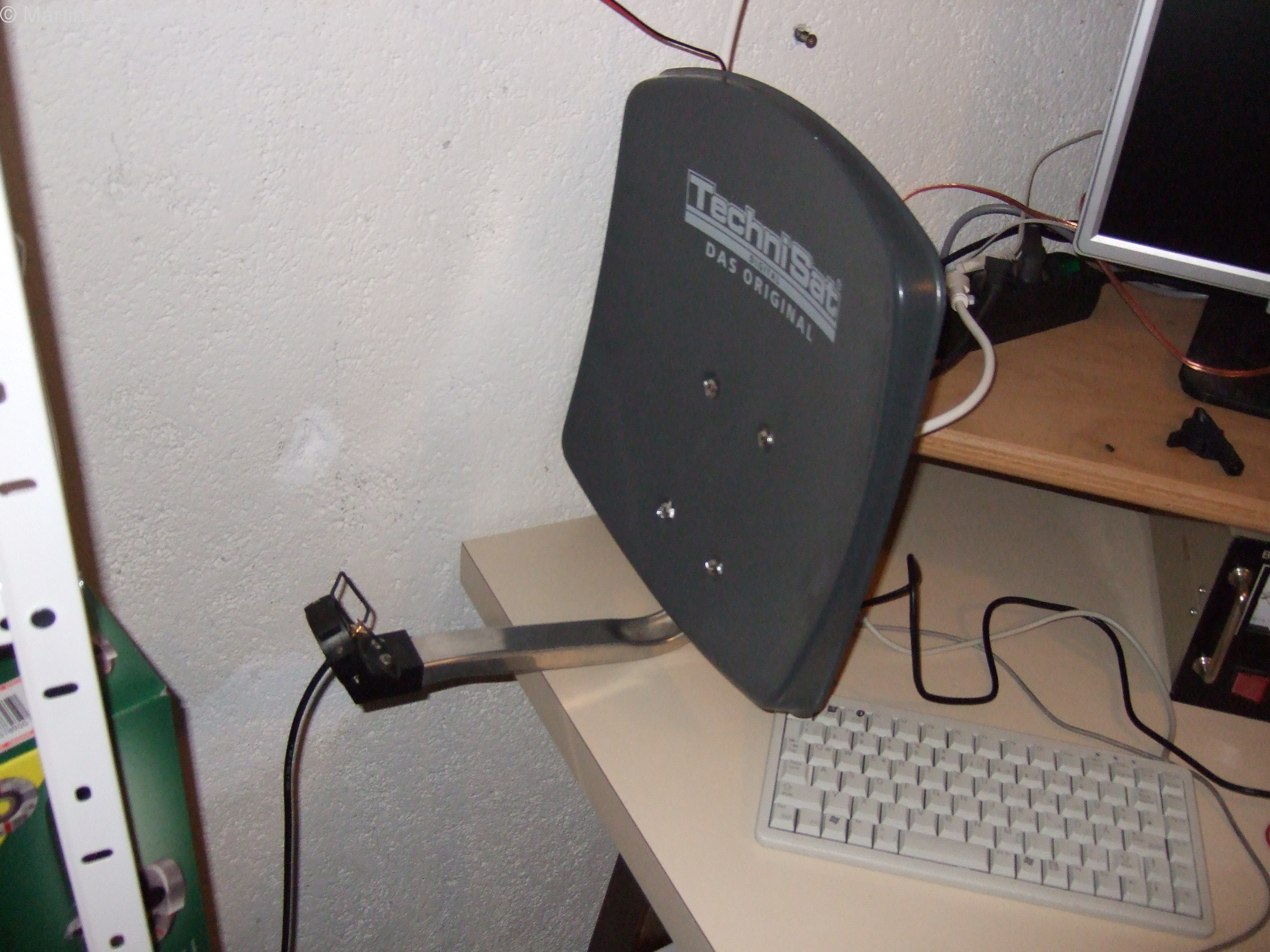

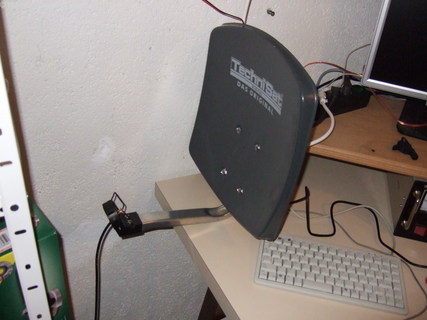

Parabolantenne für den Keller-PC Damit geht das Wlan jetzt auch durch 2 Betondecken und 2 Betonwände... mit 1 Mbit/s

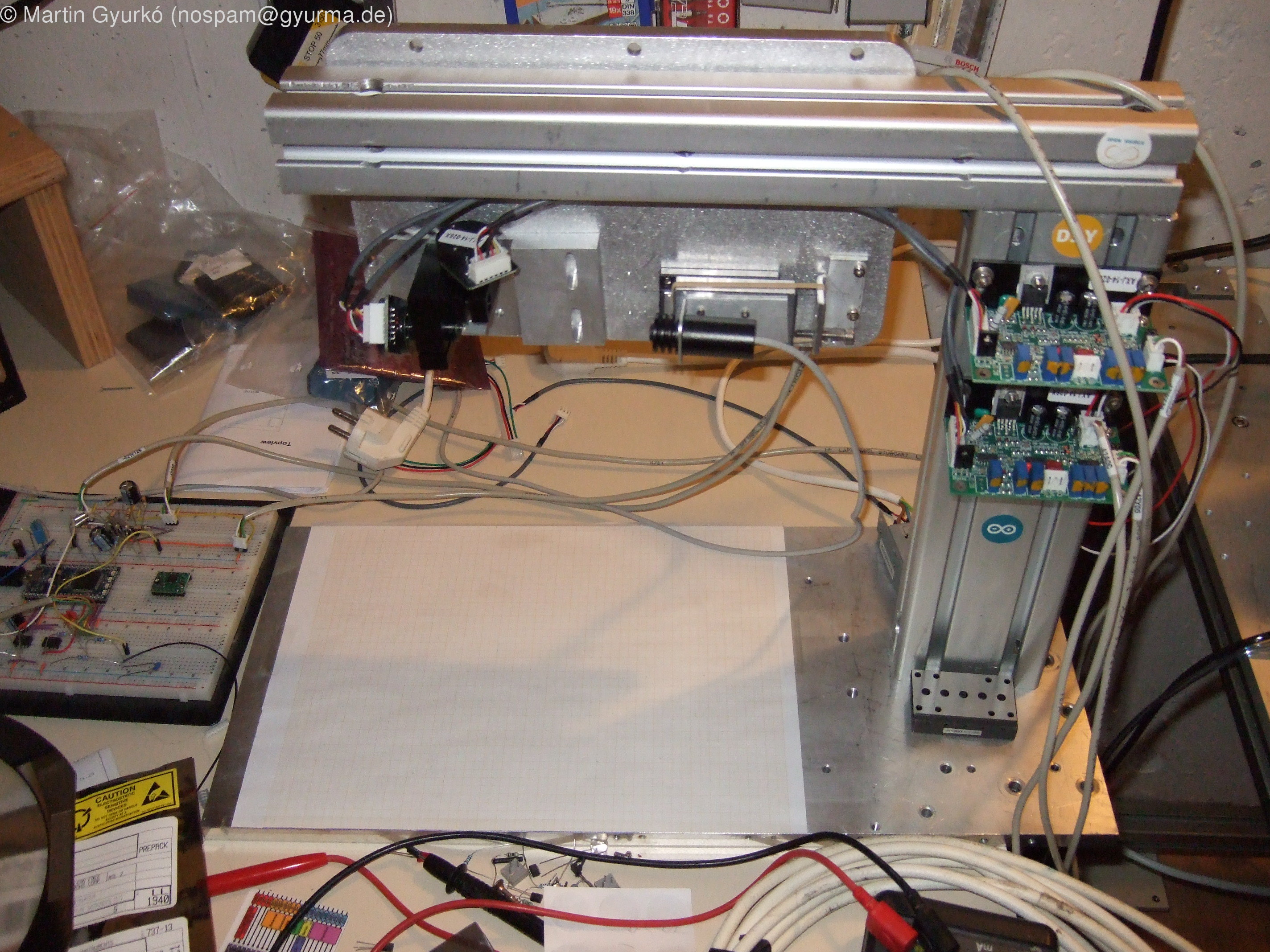

Laser Direct Imaging (LDI) Maschine

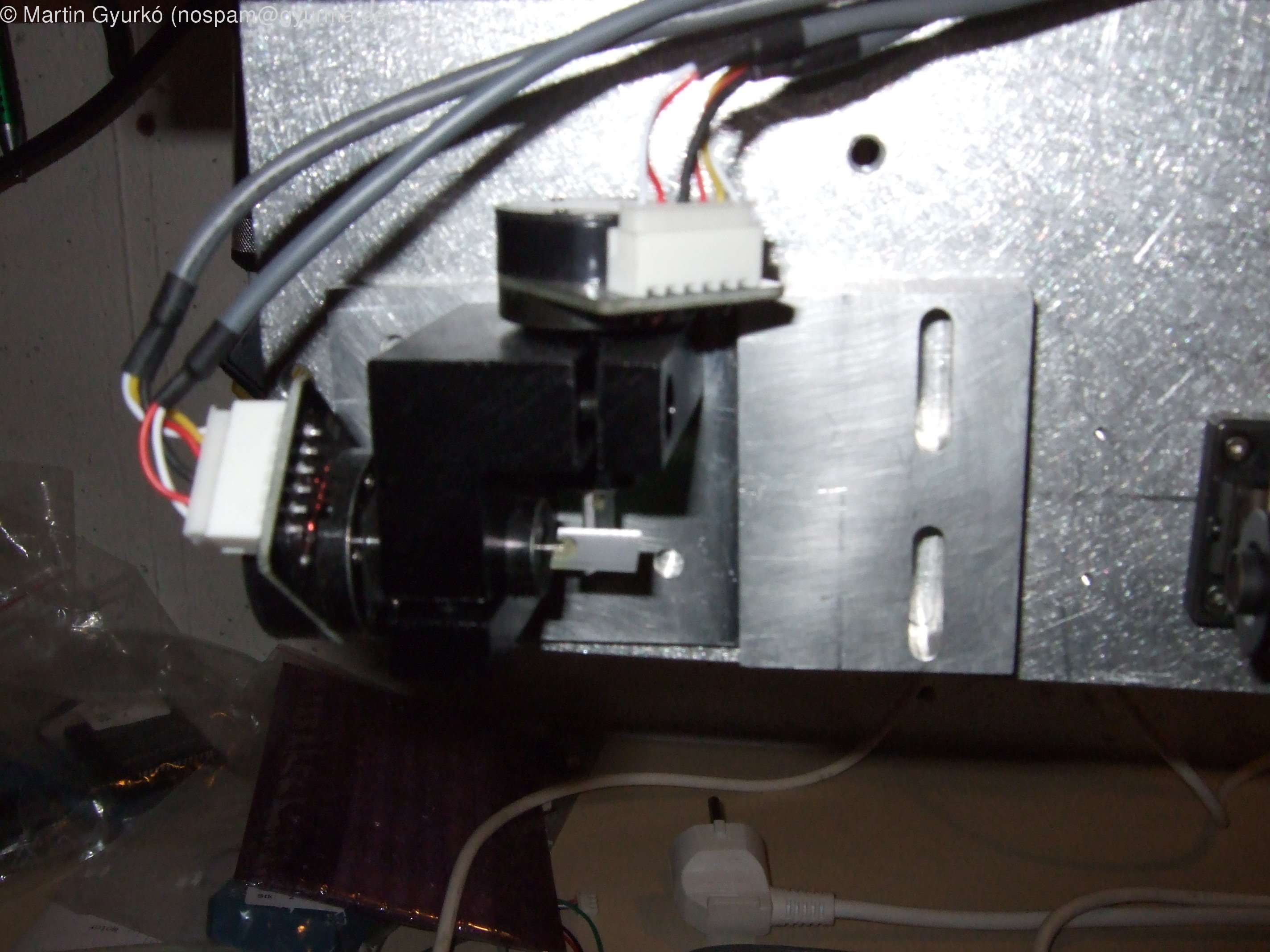

Nahaufnahmen der Ablenkeinheit

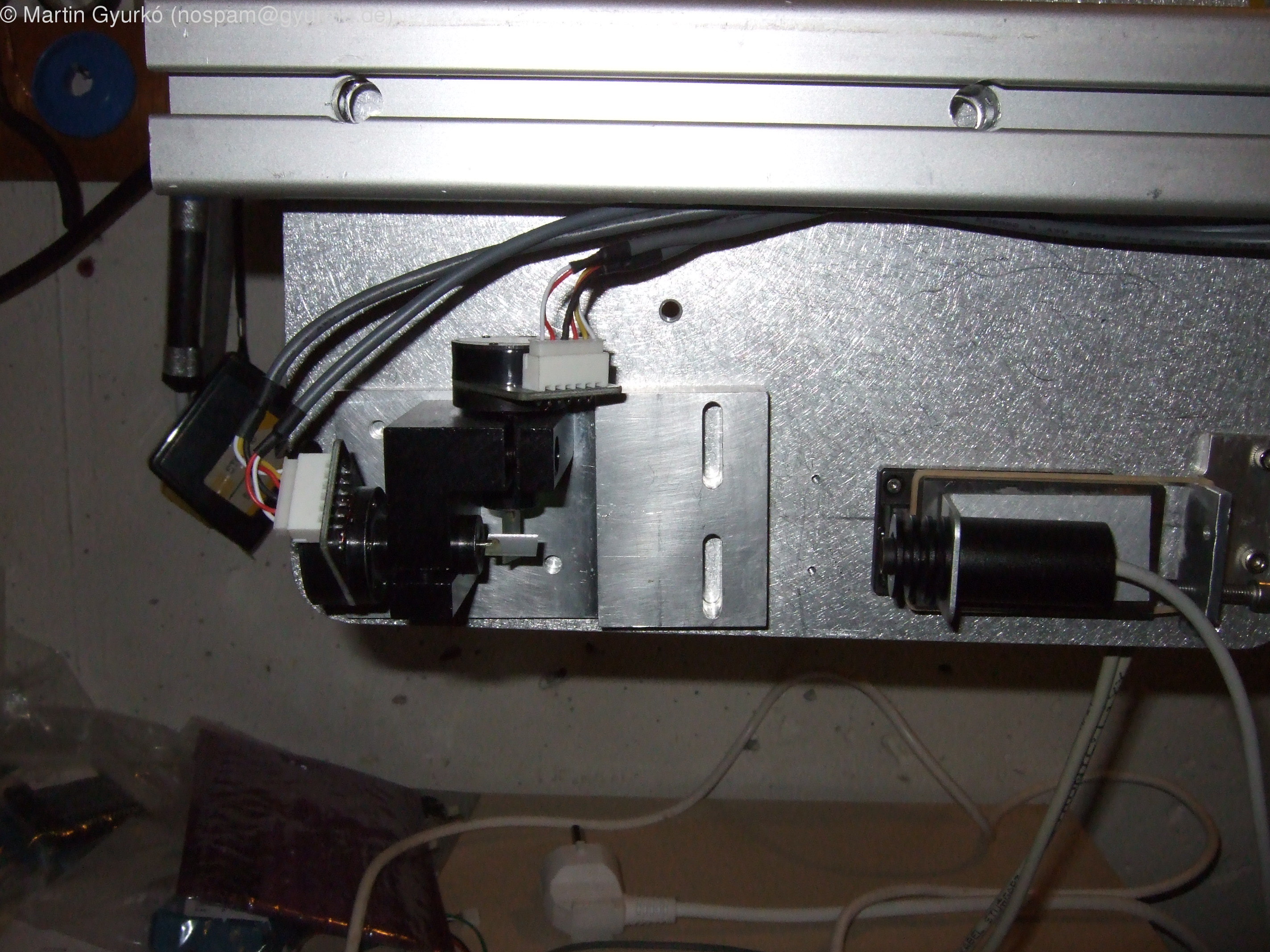

Blauer 500mW 405nm Laser auf Schlitten angebracht mit Stell-Schraube, zur Feinjustierung des Fokuspunktes. Aus den 30cm Entfernung sind 50um Fokusdurchmesser schon ganz in Ordnung.

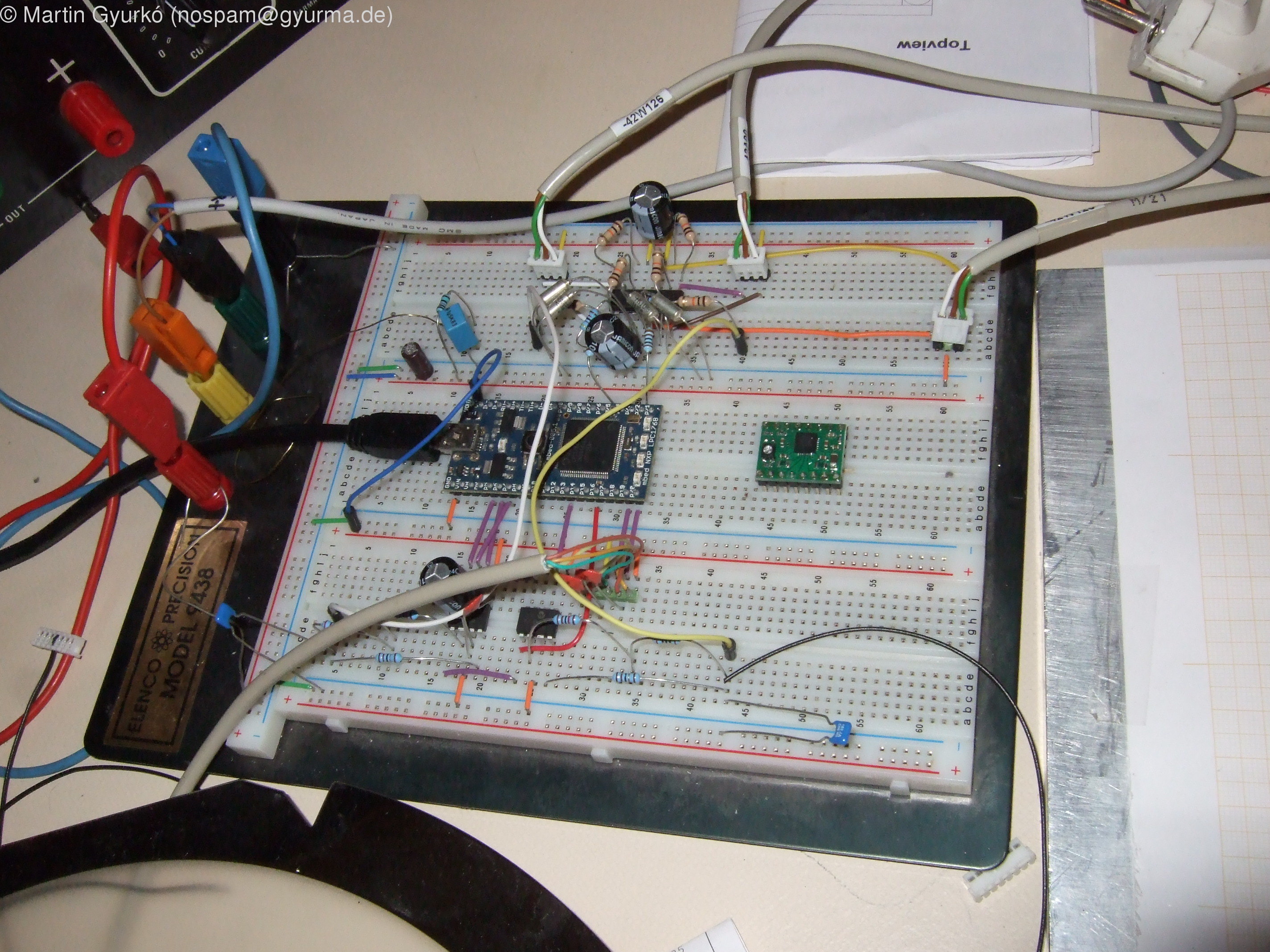

Mit MBED und Dualen DAC Wandlern ( MCP4822 )angetrieben...


Unten sieht man sehr schön wie man aus 2x 10Bit eine 1x 20Bit Auflösung macht. :D Oben sieht man wie man aus 0..3.3V ein Diferenzialsignal von +-5V macht, das der Galvo-Servo als Ansteuerung braucht...

Weiter zum ersten Erfolg
